Proje Adı: Kuzey Marmara Otoyolu, Odayeri – PaÅŸaköy kısmı Yap Ä°ÅŸlet Devret Modeli/ 3. BoÄŸaz Köprüsü Tasarım Alt YükleniciliÄŸi
Ülke: Türkiye
Finans Kaynağı: Özel Finans Kaynağı
Etiketler: Türkiye, Yerel, Ulaşım, Tasarım

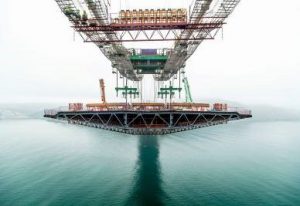

Üçüncü boğaz köprüsünü içeren 95 km uzunluğundaki otoyol, yap-işlet-devret projesi olarak İstanbul boğazını geçmektedir. Üçüncü boğaz köprüsü, 8 araç şeritli ve 2 raylı sistem şeritli olarak kablo destekli asma köprü olarak yapılmış, 59 m genişliğinde, 1408 metre uzunluğunda ve 320 metreyi geçen kuleleriyle en uzun asma köprülerden biridir.

 TEMELSU tarafından sağlanan hizmetler:
Proje teknik şartnamelerinin ulusal/uluslararası standartlar ve KGM gerekliliklerine göre hazırlanması
– Beton iÅŸleri teknik ÅŸartnamesi
– Kazı, dolgu ve temel iÅŸleri teknik ÅŸartnamesi
– Çelik iÅŸleri teknik ÅŸartnamesi
– Kablo sistemi teknik ÅŸartnamesi
– Drenaj iÅŸleri
– Köprü korkulukları teknik ÅŸartnamesi
– Çelik ve Beton tabya teknik ÅŸartnamesi
– Köprü genleÅŸme noktaları teknik ÅŸartnamesi
– Elektrik iÅŸleri teknik ÅŸartnamesi
– Mekanik iÅŸler teknik ÅŸartnamesi
– Nem alma sistemi teknik iÅŸleri
– Kule asansörleri teknik ÅŸartnamesi
Elektrik sistemleri için köprü inşaatı ihalesi için temel olacak tasarım çalışmaları ve temel ihale çizimleri, aşağıdakiler için çıkartılmıştır:
– Güç kaynağı ve dağıtım sistemi
– Düşük güç ve priz dağıtım sistemi
– Karayolu aydınlatma sistemi
– Açil durum aydınlatma sistemi
РṲak ikaz sistemi
– Deniz trafiÄŸi sinyalizasyon sistemi
– Acil durum haberleÅŸme sistemi
– CCTV sistemi
– Trafik iÅŸaretleme ve sinyalizasyon sistemi
– Yıldırım koruma sistemi
– Topraklama Sistemi
– Katodik koruma sistem
– SCADA Sistemi
Mekanik sistemler için köprü inşaatı ihalesi için temel olacak tasarım çalışmaları ve temel ihale çizimleri, aşağıdakiler için çıkartılmıştır:
– Nem alma sistemi (Çelik ve Beton Tabyalar, Kule ayakları, ana kablo, toprak yaklaşımı)
– Köprü tabya yüzeyi ve deÅŸarj sistemi
– Köprü tabya yangın ve hidrant sistemi
Köprü Yapısal Sağlık İzleme sistemi tasarımı
Köprü tamir/ulaşım yapıları için yapısal tasarımların yapılması
– Kule iç ulaşım elemanlarının tasarımı,
– SaÄŸlamlaÅŸtırıcı kablolar kule montaj ve tamir platformlarının tasarımı,
– Beton tabya iç yürüme yollarının tasarımı,
– Destek blokları ulaşım yapılarının tasarımı
– Yan açıklıklı iskele ulaşım yapılarının tasarımı
Yüklenici ve tasarım ekibine, değişik disiplinlerde sahada destek, inşaat işlerinin tasarım ve bağlantılı teknik gerekliliklerle uyumlu olduğunun kontrolü,
Tasarımın ulusal/uluslararası standartlar ve KGM gerekliliklerine uygun olması.
Raporlar, teknik şartnameler ve çizimlerin İngilizce den Türkçeye veya Türkçeden İngilizceye tercümesi.
